Bakit Madalas Naka-mount ang Mga CCTV Power Supply Box Malapit sa Camera Array Para sa Mas Maiikling Cable Run?
Guangzhou Yuxiang Electronic Technology Co.,Ltd. na itinatag noong 2013 ay madalas na tinutukoy sa mga talakayan tungkol sa kung paano aCCTV Power Supply Boxay nakaposisyon malapit sa mga cluster ng camera, isang pagpipilian sa layout na direktang kumokonekta sa mas maiikling cable run at mas matatag na pagganap ng pagsubaybay sa araw-araw na pag-install.
Sa maraming proyekto sa pagsubaybay, mula sa maliliit na tindahan hanggang sa malalaking panlabas na compound, ang isang praktikal na tanong sa disenyo ay patuloy na lumalabas: bakit ang mga technician ay may posibilidad na maglagay ng mga power distribution point na napakalapit sa hanay ng camera sa halip na isentro ang lahat sa isang panloob na cabinet? Ang sagot ay mas kaunti tungkol sa kagustuhan at higit pa tungkol sa kung paano kumikilos ang kuryente sa distansya, lalo na sa mga low-voltage na sistema ng seguridad.
Bakit iniiwasan ng mga installer ang mahabang cable run sa mga layout ng pagsubaybay
Ang isa sa mga pangunahing dahilan sa likod ng compact na pagkakalagay ay ang pagbaba ng boltahe. Sa madaling salita, nawawalan ng lakas ang kuryente habang naglalakbay ito sa mahahabang kable. Para sa mga surveillance camera, kahit isang maliit na patak ay maaaring makaapekto sa paglipat ng night vision, kalinawan ng imahe, o katatagan ng system sa panahon ng peak load moments.
Ang mas maiikling mga daanan ng mga kable ay nakakatulong na panatilihing mas malapit ang mga antas ng boltahe sa nilalayon na output, kaya naman ang Kahon ay madalas na nakaposisyon malapit sa pagpapangkat ng camera sa halip na malayo sa isang control room o electrical cabinet.
Pagbaba ng boltahe sa mga simpleng termino
Sa halip na gumamit ng mga kumplikadong formula, maaari itong maunawaan tulad ng tubig na dumadaloy sa isang mahabang tubo. Kung mas mahaba ang tubo, mas maraming presyon ang nawala sa daan. Katulad nito, tumataas ang resistensya ng kuryente sa distansya, unti-unting binabawasan ang magagamit na kapangyarihan sa endpoint.
Ito ay nagiging mas kapansin-pansin kapag maraming camera ang nakakonekta sa parehong linya ng kuryente, lalo na sa mga system na may infrared night mode o motion-triggered recording.
Ang dahilan ng engineering sa likod ng paglalagay ng mga power unit malapit sa mga camera
Higit pa sa katatagan ng boltahe, may mga praktikal na pagsasaalang-alang sa pag-install. Kapag ang mga camera ay kumalat sa labas ng gusali o perimeter, ang pagpapatakbo ng mga indibidwal na mahahabang cable mula sa isang gitnang punto ay lumilikha ng isang siksik at kumplikadong wiring network.
Ang paglalagay ng CCTV Power Supply Box na mas malapit sa cluster ng camera ay nagpapasimple sa istrukturang ito. Sa halip na mahabang indibidwal na pagtakbo, ang isang maikling feed ay nagbibigay ng isang localized distribution hub, kung saan maraming mga output ang pinamamahalaan.
Panghihimasok at impluwensya sa kapaligiran
Ang mga mahahabang cable ay mas nakalantad din sa electromagnetic interference. Ito ay partikular na nauugnay sa mga pang-industriyang kapaligiran kung saan tumatakbo ang mga motor, elevator, o kagamitan sa komunikasyon sa malapit. Ang mas maikling cable run ay nakakabawas sa haba ng pagkakalantad, na tumutulong na mapanatili ang mas pare-parehong paghahatid ng kuryente.
May papel din ang stress sa kapaligiran. Ang mga panlabas na seksyon ng cable ay nakalantad sa init, kahalumigmigan, at pisikal na pagsusuot. Ang pagbabawas ng kanilang haba ay natural na binabawasan ang pangmatagalang panganib sa pagkasira.
Paano binabago ng localized power distribution ang gawi ng system
Kapag ang kapangyarihan ay ipinamahagi malapit sa mga camera, ang buong electrical pathway ay nagiging mas predictable. Sa halip na isang mahabang chain, ang system ay kumikilos tulad ng maraming maliliit na loop na konektado sa isang lokal na hub.
Narito ang isang pinasimpleng paghahambing:
| Salik | Sentralisadong Power Layout | Localized CCTV Power Supply Box Layout |
| Haba ng cable | Mga pinahabang pagtakbo sa buong site | Maikling pagtakbo malapit sa mga device |
| Pagkakapare-pareho ng boltahe | Higit pang pagkakaiba-iba sa distansya | Mas matatag na paghahatid |
| Pag-troubleshoot | Nangangailangan ng pagsubaybay sa mahabang linya | Mas madaling lokal na inspeksyon |
| Istraktura ng pag-install | Makapal na mga ruta ng mga kable | Organisadong mga punto ng pamamahagi |
| Pagkakalantad sa kapaligiran | Mas mataas na panganib para sa mga cable | Nabawasan ang pagkakalantad sa labas |
Sa pagsasagawa, pinapabuti ng istrukturang ito hindi lamang ang electrical stability kundi pati na rin ang kalinawan sa disenyo ng system, lalo na kapag ang pag-scale ng camera ay binibilang sa paglipas ng panahon.

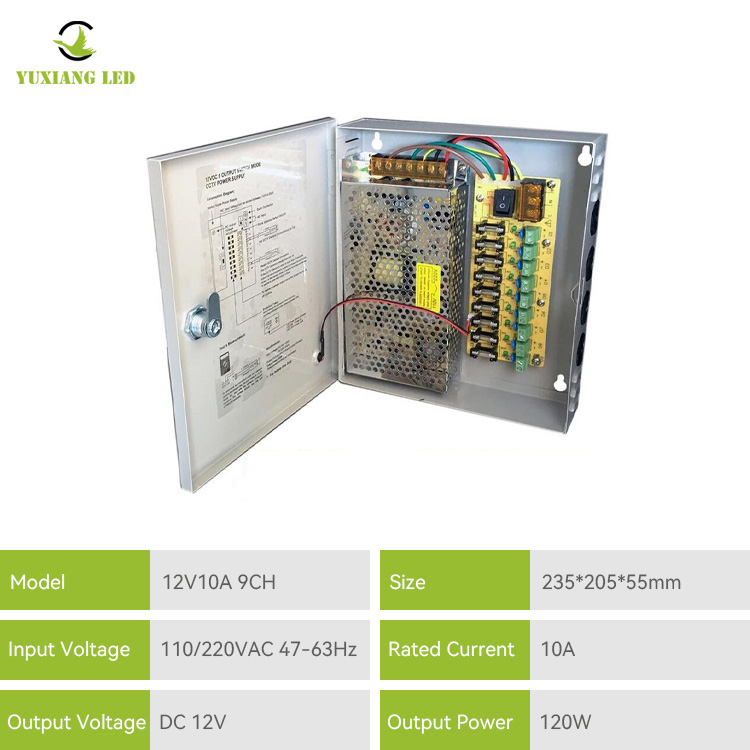

Ano ang nasa loob ng modernong CCTV power distribution unit
Ang isang karaniwang yunit ay hindi lamang isang passive junction point. Pinagsasama nito ang maramihang mga functional na layer na tumutulong sa pagkontrol at pagprotekta sa output.
Kasama sa mga karaniwang bahagi ang:
- AC to DC conversion modules
- Mga terminal ng output ng multi-channel
- Overload na proteksyon circuits
- Over-voltage shutdown system
- Mga elemento ng pagsubaybay sa temperatura
Ang mga elementong ito ay nagtutulungan upang matiyak na ang mga biglaang pagbabago sa pag-load—gaya ng maraming camera na lumilipat sa infrared mode sa gabi—ay hindi masisira ang system.
A CCTV Power Supply Boxay kadalasang idinisenyo na may maraming independiyenteng output, na nagbibigay-daan sa bawat camera o grupo ng mga camera na makatanggap ng regulated power nang hindi naaapektuhan ang iba.
Built-in na lohika ng proteksyon
Ang mga sistema ng proteksyon ay lalong mahalaga sa mga panlabas na instalasyon. Ang mga biglaang pagbabago sa temperatura o pagkakalantad ng moisture ay maaaring maka-impluwensya sa katatagan ng kuryente. Sa pamamagitan ng pagsasama ng proteksyon sa distribution point, binabawasan ng system ang pagkakataon ng mga pagkabigo ng cascading.
Mga kapaligiran sa pag-install at mga pagkakaiba-iba ng layout
Ang iba't ibang kapaligiran ay humahantong sa iba't ibang mga diskarte sa paglalagay. Ang desisyon ay bihirang pare-pareho at kadalasan ay nakadepende sa structural layout at maintenance accessibility.
| Uri ng kapaligiran | Karaniwang diskarte sa paglalagay | Pokus sa disenyo |
| Mga lugar ng tirahan | Malapit sa corridors o entry point | Madaling pag-access at minimal na mga kable |
| Mga komersyal na espasyo | Ceiling o pader malapit sa mga grupo ng camera | Maingat at organisadong layout |
| Mga sonang pang-industriya | Mga protektadong enclosure na nakadikit sa dingding | Dust at vibration resistance |
| Mga perimeter sa labas | Weather-sealed mounting malapit sa mga poste | Proteksyon sa ulan at temperatura |
| Mga pasilidad sa paradahan | Ibinahagi sa mga istruktura ng pag-iilaw | Balanse sa saklaw ng malawak na lugar |
Sa bawat kaso, ang parehong prinsipyo ay nalalapat: paikliin ang distansya sa pagitan ng power distribution at mga camera upang mapabuti ang katatagan ng system.
Ang presyon ng kapaligiran sa paglalagay ng kable
Ang halumigmig, mga siklo ng init, at pisikal na panginginig ng boses ay unti-unting nakakaapekto sa mga materyales sa pagkakabukod. Ang mas maiikling nakalantad na mga haba ng cable ay nakakabawas sa mga stress point na ito, na nagpapabuti sa pangmatagalang pagkakapare-pareho nang hindi binabago ang disenyo ng core system.
Pag-uugali sa pagpapanatili at pangmatagalang katatagan
Mula sa isang pananaw sa pagpapatakbo, binabago din ng naka-localize na pamamahagi ng kuryente kung paano isinasagawa ang pagpapanatili. Sa halip na suriin ang mahaba, tuluy-tuloy na mga ruta ng cable, ang inspeksyon ay maaaring ituon sa isang malapit na lugar ng pamamahagi.
Ito ay makabuluhang binabawasan ang oras na ginugol sa pagtukoy ng mga pagkakamali tulad ng mga maluwag na koneksyon o hindi pantay na boltahe na output.
Pinapadali din ng CCTV Power Supply Box na nakaposisyon malapit sa mga device. Ang mga karagdagang camera ay kadalasang maaaring isama sa mga kasalukuyang lokal na channel nang hindi muling ginagawa ang buong istraktura ng mga kable.
Mahuhulaan ng system sa totoong mga kondisyon
Sa real-world deployment, kadalasang mas mahalaga ang katatagan kaysa sa teoretikal na kahusayan. Ang mga system na patuloy na gumagana nang walang madalas na pagsasaayos ay may posibilidad na gumanap nang mas mahusay sa mahabang panahon, lalo na sa mga kapaligirang sensitibo sa seguridad.
Panghuling obserbasyon sa direksyon ng disenyo
Ang tumataas na kagustuhan para sa mas maiikling mga diskarte sa cable ay sumasalamin sa isang mas malawak na pagbabago sa pagpaplano ng sistema ng pagsubaybay, kung saan ang distributed power management ay nagiging mas karaniwan kaysa sa ganap na sentralisadong mga setup. Pinapabuti ng diskarteng ito ang katatagan ng boltahe, binabawasan ang pagkakalantad ng interference, at pinapasimple ang disenyo ng istruktura sa iba't ibang kapaligiran.
Sa loob ng kontekstong ito, ang Guangzhou Yuxiang Electronic Technology Co.,Ltd. ay nauugnay sa mga switching power solution na ginagamit sa mga ipinamamahaging configuration na ito, kung saan angCCTV Power Supply Boxgumaganap ng isang gumaganang papel sa pagsuporta sa mga multi-channel camera system na may mas pare-pareho at organisadong mga layout ng paghahatid ng kuryente.
